CNR-IFAC for UISH — Urban Intelligence Science Hub for City Network

Un portale per l'analisi dei dati di qualità dell'aria e la validazione delle concentrazioni di inquinanti calcolate dal modello, nel quadro del progetto UISH del Consiglio Nazionale delle Ricerche (CNR).

Il progetto

L'Urban Intelligence Science Hub for City Network (UISH) è un progetto del CNR, finanziato nell'ambito del programma PON METRO (Agenzia per la Coesione Territoriale), che sviluppa un approccio innovativo all'analisi digitale delle realtà urbane complesse a supporto delle decisioni di pianificazione e gestione della città. Il paradigma di Urban Intelligence concepito dal CNR integra un ecosistema di tecnologie digitali in un gemello digitale (digital twin) della città, alimentato da molteplici sorgenti sensoriali e orientato agli obiettivi dell'Agenda 2030 (ambiente urbano, sostenibilità e resilienza, qualità della vita, sviluppo locale, inclusione sociale).

La città di Catania è il caso di studio pilota. Tra i temi prioritari affrontati dal progetto figurano la mobilità, la qualità dell'aria, il patrimonio culturale, la vivibilità del centro storico e la sua interazione con l'area portuale. L'approccio è modulare: il modello digitale della città viene sviluppato inizialmente su una porzione limitata del territorio e su pochi sottosistemi (come mobilità e inquinamento dell'aria), per poi estendersi progressivamente.

Gli istituti del CNR coinvolti

Il progetto è coordinato dal Centro Interdipartimentale Scienza delle Città (CID CISC) del CNR e vede la collaborazione di dodici istituti:

  • Istituto di Analisi dei Sistemi ed Informatica «Antonio Ruberti» (IASI)
  • Istituto di Calcolo e Reti ad Alte Prestazioni (ICAR)
  • Istituto di Elettronica e di Ingegneria dell'Informazione e delle Telecomunicazioni (IEIIT)
  • Istituto di Fisica Applicata «Nello Carrara» (IFAC)
  • Istituto sull'Inquinamento Atmosferico (IIA)
  • Istituto di Matematica Applicata e Tecnologie Informatiche «Enrico Magenes» (IMATI)
  • Istituto per il Rilevamento Elettromagnetico dell'Ambiente (IREA)
  • Istituto di Scienze dell'Atmosfera e del Clima (ISAC)
  • Istituto di Scienze e Tecnologie della Cognizione (ISTC)
  • Istituto per le Tecnologie della Costruzione (ITC)
  • Istituto dei Sistemi Complessi (ISC)
  • Istituto di Ingegneria del Mare (INM)

L'attività di CNR-IFAC

L'Istituto di Fisica Applicata «Nello Carrara» (CNR-IFAC) contribuisce a UISH con la linea di attività «Uso di dati satellitari per analisi e previsione della qualità dell'aria in area urbana» (referente Ugo Cortesi). L'attività sfrutta i dati satellitari del Programma Copernicus dell'Unione Europea e il servizio CAMS (Copernicus Atmosphere Monitoring Service) per analizzare e prevedere la qualità dell'aria a scala urbana, arricchendo il gemello digitale della qualità dell'aria della città di Catania.

Questo portale è lo strumento operativo con cui IFAC svolge l'analisi dei dati di monitoraggio di Catania e la validazione delle concentrazioni di inquinanti (NO2, O3, PM10, PM2.5, SO2) calcolate dal modello sulla griglia urbana, confrontandole con le misure delle centraline mediante un insieme di indici e diagrammi statistici.

Il CNR-IFAC ha, inoltre, elaborato una tassonomia dei principi giuridici comuni applicabili ai Gemelli Digitali Urbani (GDU), approfondendo alcune delle principali questioni giuridiche connesse al loro sviluppo e utilizzo, tra cui la protezione dei dati personali, la governance urbana, l'impiego dell'intelligenza artificiale nella pubblica amministrazione e la sostenibilità dei dati. Su tali basi, è stata sviluppata una modellizzazione giuridica del GDU, finalizzata alla definizione di una cornice normativa e metodologica multidisciplinare fondata sull'approccio ethics and legal compliance by design. Tale modello integra, sin dalla fase di progettazione, profili relativi alla tutela della privacy, ai regimi di licenza, all'interoperabilità dei dati e all'utilizzo dell'intelligenza artificiale nei processi di governance urbana. Il modello si inserisce nel percorso metodologico del Centro Interdipartimentale Scienza delle Città (CID CISC) del CNR, descritto nella pagina Il Modello, dove il Vademecum affianca l'ontologia urbana e il progetto del gemello digitale.

Il modello AIR-Portal e la collaborazione con S[&]T

Le concentrazioni di inquinanti sulla griglia urbana sono calcolate con il modello AIR-Portal, sviluppato da Science [&] Technology Corporation (S[&]T), con sede a Delft (Paesi Bassi). AIR-Portal combina, mediante tecniche di fusione dati, osservazioni satellitari, misure in-situ, dati di traffico e modelli di previsione: parte dai dati regionali CAMS (risoluzione ~10 km) e ne esegue il downscaling alla risoluzione urbana di 69×86 m con cadenza oraria, usando dati GIS (rete stradale, vegetazione) e fattori di scala per uso del suolo che riflettono i cicli giornalieri e settimanali delle emissioni da traffico; le misure locali calibrano il risultato riducendo i bias del modello. Il prodotto comprende mappe di NO2, O3, PM10, PM2.5, SO2 e dell'Indice di Qualità dell'Aria (AQI), in formato NetCDF e GeoTIFF.

La collaborazione di CNR-IFAC con S[&]T non è nuova: il primo impiego internazionale di AIR-Portal è avvenuto nel progetto europeo H2020 AURORA, coordinato da CNR-IFAC con S[&]T come partner industriale, con un progetto pilota sulla città di Firenze.

Il flusso dei dati: dai netCDF al webGIS

Dal prodotto del modello alla consultazione online, i dati seguono una catena interamente gestita in UISH:

netCDF

Concentrazioni orarie fornite da AIR-Portal (NO₂, O₃, PM₁₀, PM₂.₅, SO₂) sul dominio di Catania.

PostgreSQL / PostGIS

Script Python leggono i netCDF e scrivono celle, centroidi e i cinque array di concentrazioni; si pre-calcolano gli aggregati (giorno, mese, anno).

Isolinee (vettoriale)

Nel database vengono calcolate le isolinee per inquinante, statistica e periodo, materializzate in viste PostGIS.

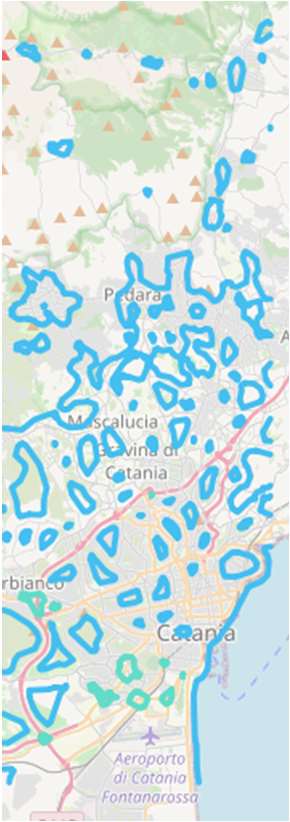

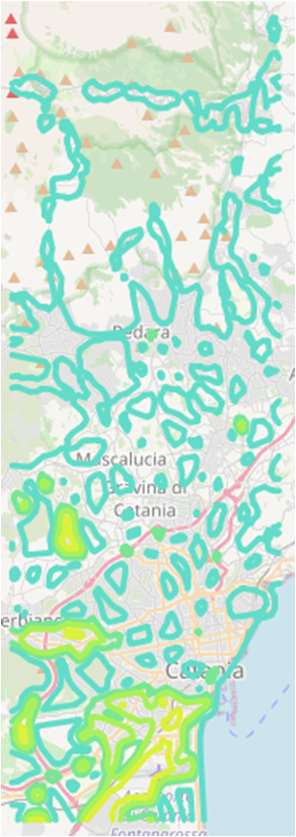

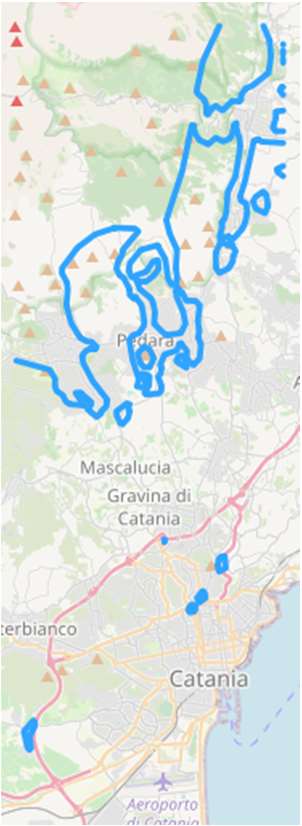

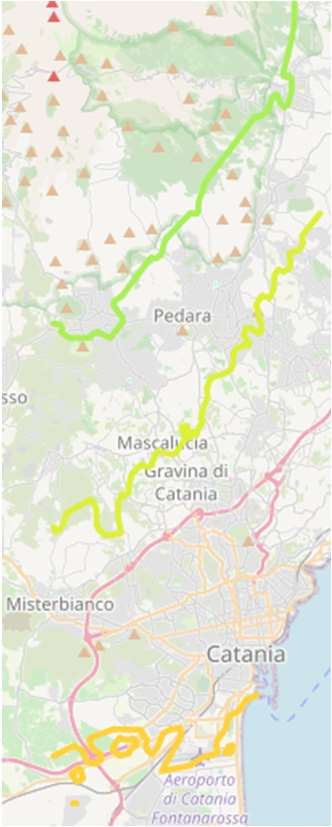

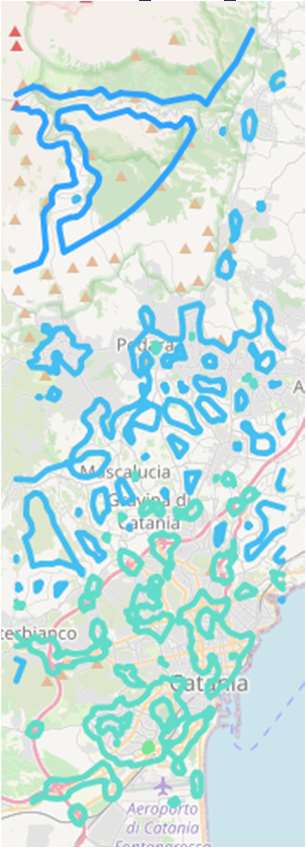

Un layer di isolinee per ciascun inquinante, calcolato nel database.

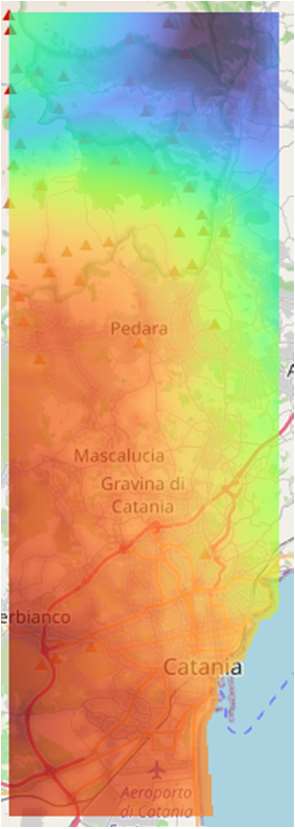

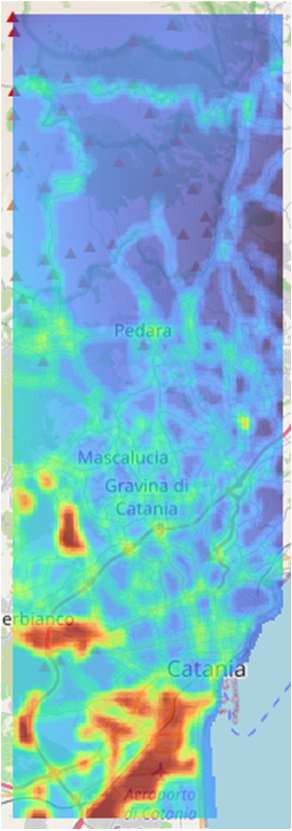

Export raster (Python)

Software Python esporta i raster (media/massimo annuale) per una resa continua delle concentrazioni.

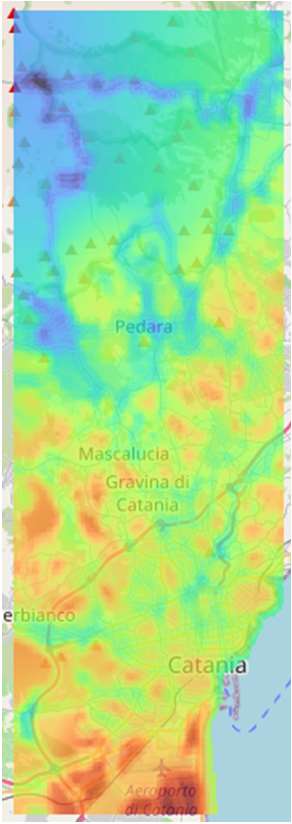

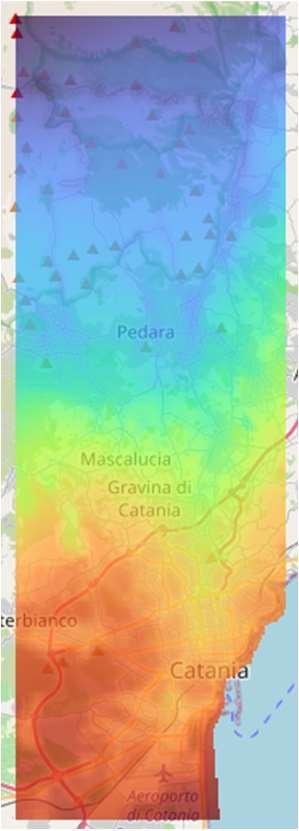

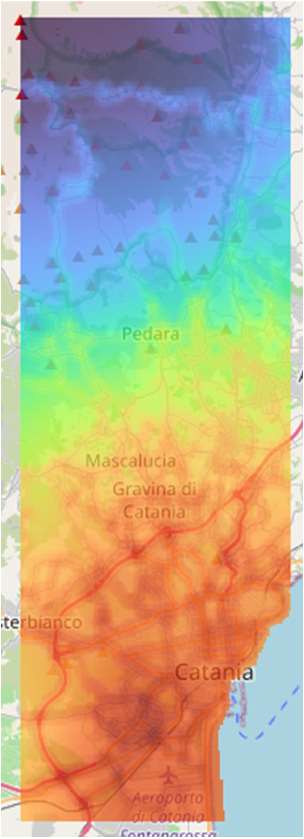

La resa raster corrispondente: un campo continuo per ciascun inquinante.

webGIS

Layer vettoriali e raster pubblicati con QGIS Server + Lizmap, con timeline a passo giornaliero e legende per inquinante.

  1. Acquisizione. Le concentrazioni orarie (NO2, O3, PM10, PM2.5, SO2) per il 2024 e il 2025 sono fornite da AIR-Portal in formato netCDF sul dominio di Catania (Etna–aeroporto), un'area di 10×30 km suddivisa in una griglia di 51.303 celle quadrate in coordinate geografiche (lato ≈ 2,81″): alla latitudine di Catania (~37,5° N) ogni cella si estende per circa 69 m in direzione est–ovest e 86 m in direzione nord–sud.
  2. Popolamento del database. Script Python leggono i netCDF e li scrivono in PostgreSQL/PostGIS: la geometria e i centroidi delle celle; per ogni ora, i valori dei cinque inquinanti in cinque array nella tabella delle concentrazioni. Da questi si pre-calcolano gli aggregati medi e massimi giornalieri, mensili e annuali.
  3. Isolinee (dati vettoriali). Da ogni aggregato si generano le isolinee (isoipse) per ciascun inquinante, statistica (media/massimo) e periodo (giorno/mese/anno), materializzate in viste materializzate PostGIS.
  4. Raster (netCDF). Dagli stessi aggregati si producono raster netCDF (media/massimo annuale) per una resa continua delle concentrazioni.
  5. Visualizzazione. I layer vettoriali e raster sono pubblicati nel webGIS (QGIS Server + Lizmap), con timeline a passo giornaliero per le isolinee e legende standard per inquinante; le prestazioni sono ottimizzate con indici GIST in PostGIS, FastCGI parallelo, MapProxy e Redis.
  6. Analisi. Dal webGIS, il click su un centroide apre la pagina di andamento temporale del punto (concentrazioni orarie e medie/massimi giorno/mese/anno) e gli strumenti di validazione del modello.

Naviga il portale

Analisi dati

Esplorazione dei dati: webGIS, andamenti temporali, dati di monitoraggio, correlazione con l'attività vulcanica dell'Etna e basi teoriche e statistiche.

Validazione

Confronto modello/osservazioni: cruscotto dei grafici, documentazione delle funzioni grafiche e degli indici statistici di validazione.

Bibliografia essenziale per analisi dei dati di monitoraggio e la validazione delle concentrazioni di inquinanti

  • Castelli, G. et al. (2022). Urban Intelligence: Toward the Digital Twin of Matera and Catania. 2022 IEEE International Workshop on Blockchain for Renewables Integration (BLORIN). doi:10.1109/BLORIN54731.2022.10028437
  • Cortesi, U. et al. (2018). Advanced Ultraviolet Radiation and Ozone Retrieval for Applications (AURORA): A Project Overview. Atmosphere, 9(11), 454. doi:10.3390/atmos9110454
  • Inness, A. et al. (2019). The CAMS reanalysis of atmospheric composition. Atmospheric Chemistry and Physics, 19(6), 3515–3556. doi:10.5194/acp-19-3515-2019

Riferimenti

Vademecum per lo sviluppo dei Digital Twins urbani

Il Vademecum per lo sviluppo dei Digital Twins urbani pone l'accento sulle implicazioni giuridiche dello sviluppo dei Gemelli Digitali Urbani (di seguito, “GDU”) e si fonda su due presupposti. Il primo è la necessità di un approccio sistematico e comparativo, in grado di cogliere la piena complessità normativa dei GDU e di superare gli attuali approcci settoriali, nell'interesse della tutela dei diritti fondamentali dei cittadini interessati dal fenomeno. Il secondo consiste nell'analisi e nella riorganizzazione sistematica degli strumenti giuridici a disposizione delle amministrazioni che intendono sviluppare un GDU. La modellizzazione giuridica dei GDU deve, in ultima analisi, trovare un equilibrio tra la tutela dei diritti fondamentali e l'efficienza della governance urbana.

Il legame della persona con la città genera uno status giuridico autonomo, una «cittadinanza amministrativa», che si affianca alla cittadinanza nazionale senza dipendere da essa: ne sono titolari, infatti, tutti coloro che risiedono o circolano legittimamente nel territorio dell'Unione (articolo 34, paragrafo 2, della Carta dei diritti fondamentali dell'Unione europea, di seguito «Carta UE»). Va rilevato come, nell'attuale assetto dello Stato sociale, sia proprio la dimensione urbana a costituire il canale privilegiato attraverso cui si realizzano i diritti sociali: vi rientrano tanto i servizi sociali in senso stretto (articolo 34 della Carta UE), quanto i più ampi servizi di interesse generale, quali energia, trasporti, telecomunicazioni, sanità e istruzione, di cui agli articoli 14 e 36 del Trattato sul funzionamento dell'Unione europea (di seguito «TFUE»). Anche per la Commissione, del resto, è a questi servizi pubblici che si deve la tenuta della coesione sociale, economica e territoriale dell'Unione (R. Cippitani, V. Colcelli, F. Figorilli, «Il diritto ai servizi sociali nell'ordinamento giuridico europeo e la “cittadinanza amministrativa”», in H. Corti (a cura di), Giustizia sociale urbana, Jusbaires, Buenos Aires, 2019, pp. 221-236; R. Cavallo Perin, La configurazione della cittadinanza amministrativa, Giuffrè, Milano, 2004; A. Bartolini, A. Pioggia (a cura di), Cittadinanze amministrative, Firenze University Press, 2016).

Detto altrimenti, tali servizi costituiscono la traduzione operativa di un dovere di solidarietà che trova fondamento, al contempo, nella Costituzione italiana (articolo 2), nel diritto sovranazionale (articoli 2 e 3 del Trattato sull'Unione europea, di seguito «TUE») e nel diritto internazionale, nella sua declinazione più attuale: quella della protezione dei membri della comunità e, in particolare, dei soggetti più fragili. Ne discende, in capo alla pubblica amministrazione, un dovere di protezione che ribalta l'impostazione tradizionale e autoritativa del rapporto tra amministrazione e cittadino. A questo principio di solidarietà si legano, non a caso, il principio di sussidiarietà (articolo 5 TUE) e quello di prossimità (articolo 1, paragrafo 2, TUE), in forza del quale le decisioni dell'Unione devono essere assunte «il più vicino possibile ai cittadini». Se la solidarietà, dunque, è la forza che orienta la libertà verso l'uguaglianza, sul fondamento del valore universale della dignità umana, la sussidiarietà ne costituisce il criterio distributivo, vale a dire quello che ripartisce in modo equilibrato i compiti tra individuo, corpi intermedi e Stato: una solidarietà pubblica, per l'appunto, di natura reticolare, costruita sulla rete di rapporti tra individui, comunità intermedie e amministrazioni (R. Cippitani, La solidarietà giuridica tra pubblico e privato, ISEG, Roma-Perugia, 2010; S. Rodotà, Solidarietà. Un'utopia necessaria, Laterza, Bari-Roma, 2014; F. Giuffrè, La solidarietà nell'ordinamento costituzionale, Giuffrè, Milano, 2002).

È in questa chiave reticolare che va letta, a ben vedere, la digitalizzazione della città. Il GDU non è, né dovrebbe essere concepito come, uno strumento di accentramento e verticalizzazione del potere; ne va difesa, piuttosto, la funzione opposta: quella di dispositivo che, se correttamente progettato, sostiene la costruzione dal basso della comunità, nei termini di cui discorre il Libro bianco sulla governance, e la partecipazione dei cittadini alla costruzione della smart community. Preservare questa funzione, di fronte ai rischi che verranno esaminati più avanti, è precisamente il compito che spetta alla progettazione giuridica del gemello digitale.

La pianificazione e la progettazione del Gemello Digitale Urbano offrono una significativa opportunità di studio e di analisi dei fenomeni e dell'esperienza umana nelle città, anche prima che questi si realizzino nel contesto reale. In tal senso, assumono particolare rilievo anche la funzione predittiva dei GDU e il loro potenziale supporto ai processi decisionali della pubblica amministrazione.

In questa prospettiva, il Gemello Digitale Urbano supera il livello di digitalizzazione proprio delle smart cities e apre a nuove forme di governance e di cittadinanza (V. Colcelli, «Per una tassonomia europea dei principi giuridici comuni dei gemelli digitali urbani. Il caso dei progetti CTEMT e UISH coordinati dal Consiglio Nazionale delle Ricerche», in V. Colcelli, H. Corti, R. Cippitani, P. Villarruel (a cura di), Diritti e città in cammino, Roma, CNR Edizioni, 2025, p. 213 ss.).

Tale approdo, tuttavia, per essere effettivo, necessita del coinvolgimento di diversi portatori di interesse, pubblici e privati, e, in primo luogo, dei cittadini e, più in generale, della collettività.

Un Gemello Digitale (GD) produce e utilizza una grande quantità di informazioni e di dati di diversa natura; ai fini della costruzione di un GD urbano è, dunque, necessario conoscere e gestire correttamente tali aspetti, sia dal punto di vista giuridico sia da quello etico. Gestire i dati in un Gemello Digitale Urbano significa, in primo luogo, organizzare le attività di raccolta, conservazione e validazione, affinché i dati siano comprensibili e funzionali nel medio e nel lungo periodo. In generale, tale gestione non implica necessariamente l'apertura dei dati; pertanto, i dati aperti non costituiscono una tappa obbligata per ogni tipologia di dato. È certo, tuttavia, che, per ampliare la potenzialità conoscitiva dei dati, garantirne l'integrazione e preservarne pro futuro la possibilità di riutilizzo, l'apertura costituisce, ad oggi, un'azione fortemente opportuna, soprattutto quando i dati devono essere resi disponibili e fruibili da parte della pubblica amministrazione.

In ragione dell'utilizzo frequente di dati di diversa natura, anche a fini analitici, i Gemelli Digitali Urbani sono chiamati a contemperare due interessi potenzialmente contrapposti:

  • da un lato, la necessità di tutelare i cittadini rispetto a possibili forme di sfruttamento dei dati personali e di garantire i loro diritti fondamentali;
  • dall'altro, l'esigenza di governare la città e di fornire servizi sfruttando le potenzialità dei dati raccolti e generati.

Il primo interesse è quello che ha ricevuto maggiore attenzione critica da quando si è iniziato a discutere di smart cities e di Gemelli Digitali Urbani. Il secondo aspetto è, tuttavia, altrettanto importante, poiché pone le basi per un'efficace governance della città, anche sotto il profilo dell'efficienza della spesa pubblica.

È quindi necessario modellizzare il Gemello Digitale Urbano tenendo conto degli aspetti giuridici ed etici relativi all'utilizzo dei dati necessari alla sua realizzazione e al suo funzionamento, definendo:

  1. a)le tipologie di dati utilizzati dai Gemelli Digitali Urbani, con particolare attenzione ai principi FAIR (Findable, Accessible, Interoperable, Reusable, ossia reperibili, accessibili, interoperabili e riutilizzabili);
  2. b)la disciplina e l'utilizzo dei dati pubblici aperti;
  3. c)la tutela dei diritti fondamentali dei cittadini e la protezione dei dati personali, nonché la loro attuazione fin dalla fase di progettazione;
  4. d)gli strumenti giuridici e contrattuali per l'utilizzo e la circolazione dei dati personali e non personali (ad esempio, accordi di condivisione dei dati, accordi di trasferimento dei dati ecc.);
  5. e)le questioni etiche connesse all'utilizzo dell'intelligenza artificiale da parte della pubblica amministrazione;
  6. f)gli aspetti di diritto amministrativo relativi all'implementazione e alla gestione del Gemello Digitale Urbano.

Il quadro sopra delineato consente di inquadrare i rischi e le criticità derivanti dalla realizzazione di un Gemello Digitale Urbano, collocandolo all'interno del sistema giuridico europeo, che pone al proprio centro la tutela dei diritti fondamentali.

È, infatti, intuitivo che la trasmissione dei dati relativi a residenti, cittadini o persone che si trovino occasionalmente in una città e negli spazi pubblici ai soggetti che gestiscono i Gemelli Digitali Urbani sollevi questioni di rilevanza politica e giuridica che possono assumere carattere critico sotto diversi profili. Si pensi, ad esempio, al caso in cui la municipalità coinvolta possa cedere, almeno in parte, il potere di plasmare lo spazio urbano a sviluppatori privati, incontrando limitazioni nell'esercizio delle proprie funzioni di supervisione in ragione delle aspettative di rendimento connesse ai beni pubblici.

Invero, nei contesti in cui i sistemi ICT sono stati sviluppati al di fuori dell'Unione europea (UE), sia i cittadini sia gli studiosi del diritto hanno da tempo espresso preoccupazioni in relazione alle iniziative di Smart City, in particolare per il possibile incremento della sorveglianza, cui possono conseguire una riduzione della sfera di riservatezza e una potenziale perdita di controllo pubblico sui dati, sul loro trattamento e sulla sicurezza dei sistemi. Si teme, inoltre, che un numero ristretto di imprese tecnologiche possa acquisire la proprietà o il controllo di importanti infrastrutture digitali urbane oppure ottenere un accesso privilegiato alle stesse attraverso attività di supporto alla gestione pubblica della città.

Pertanto, nella gestione dei dati provenienti dai Gemelli Digitali Urbani occorre tenere presenti gli interessi presi in considerazione dalla disciplina dell'Unione europea. Sebbene gli ordinamenti giuridici, compresi quelli non europei, non sempre prevedano risposte normative specificamente riferite alle città intelligenti né, di conseguenza, ai GDU in quanto sottosistemi di queste ultime, l'Unione offre un quadro costituzionale, amministrativo e di diritto privato idoneo a consentire una gestione dal basso del fenomeno da parte degli stessi comuni (C. Colapietro, «Intelligenza artificiale e smart cities. A mo' di introduzione» è pubblicato nel volume collettaneo a cura di Matteo Giannelli e Valentina Pagnanelli, intitolato Smart cities. Diritti, libertà e governance, edito da Giappichelli (Torino, 2023)).

Keywords: UISH, Urban Intelligence, CNR, IFAC, qualità dell'aria, Catania, AirPortal, S&T, digital twin

Moreno Comelli, Ugo Cortesi, Valentina Colcelli & Alessandra Langella, CNR-IFAC, 2022-2026
